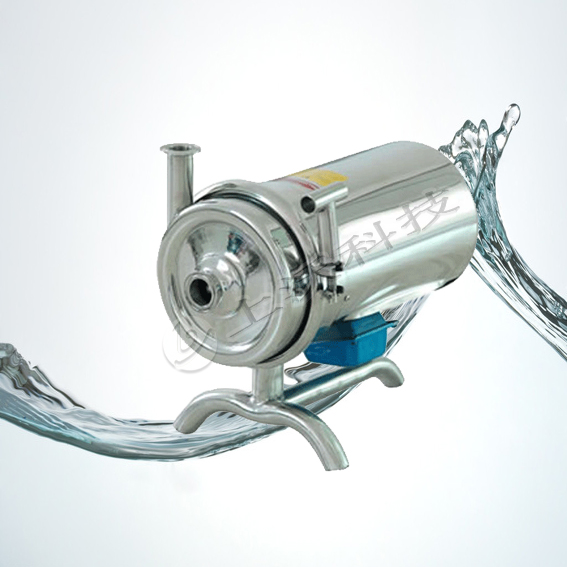

BAW型衛生級離心泵

         BAW型衛生級離心泵,也叫不銹鋼離心泵,主要外表面采用噴砂,鏡面拋光處理,泵體全部采用304,316材質制成,連接方式采用快裝,活接,法蘭,皮管快接,等連接方式,葉輪為封閉式,尚開式,電機為國產,進口,防爆,ABB型,具體要求請來電咨詢。

         衛生級離心泵屬單吸、單級、離心式衛生泵，適合輸送牛奶、飲料、酒等各種液體，是食、化工、醫藥等行業的輸送設備。吸取溫度為80 ºC左右。其中高揚程泵適用于管式殺菌、酸奶持溫設備、CIP清洗等阻力較大的系統中應用。

結構特點：

本系列泵主要由泵體、泵座、電動機部分組成。各部分分別由螺栓聯接。

底板下的支撐腳可任意調節，便于安裝，無需固定的安裝基礎。安裝時可根據不同需要把出口管安裝成垂直方向或水平方向。

本系列泵設計時采用圓滑過度、剛性結構、厚壁設計。

在材料的選用上泵體、泵蓋、葉輪等大凡與物料接觸的零件全由AISI316或AISI304不銹鋼制造。

機械軸封采用不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。

電機選用了“ABB”電機，防護等級IP55.F級緣、寬電壓結構。

制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。安裝時由工裝夾具保證尺寸間隙。

軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而保證了電動機的使用壽命。

本系列泵制作精細，不易結垢，適用于CIP清洗。

本系列泵結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又保證了產品的原有風味。

使用說明：

      衛生泵安裝時泵的位置低于吸入液面(如泵的安裝位置高于吸入液面，開泵前需進行罐泵)。在使用前應檢查葉輪的旋轉方向是否正確；泵進出口管接頭螺母是否旋緊；泵蓋與泵體間的密封圈是泵墊好。與物料接觸部分使用前應用蒸汽消毒，食品衛生。

泵的出口應安裝一蝶閥，以控制流量。不要長期在超負荷情況下操作，以

免損壞電動機。

泵使用完畢應進行CIP清洗，以防物料粘附。如無CIP則需人工清洗。清洗時先可用熱水通過，然后拆卸，用毛刷刷洗泵與物料接觸的零件，再用清水沖洗，洗干凈后再按先后順序安裝好。

使用中如發現泵殼后有物料滴在地上，則表明軸封處泄漏。此時可檢查軸上機械密封裝置，若磨損厲害或密封件損壞，應進行調換或研磨后才能使用。

技術參數：

流量 T/H	3	5	10	20
揚程(M)	18	24	24	24
翼輪直徑	126	150	150	165
進口管徑	DN:40	DN:50	DN:50	DN:65
出口管徑	DN:32	DN:40	DN:40	DN:50
電機功率(KW)	0.75	1.5	2.2	3
電機轉速(r/min)	2850	2850	2850	2850
外形尺寸	450 × 240 × 330	520 × 310 × 330	560 × 320 × 380	600 × 340 × 440
重量	31	42	47	50

應用領域：
藥品：輸液、蒸餾水、高純水、含顆粒(3-6毫米)的中藥液體、浸出液?；瘖y品：染料、酒精、香精油。
飲料：酒精、白酒、啤酒、麥芽汁、發酵液、果汁飲料、帶顆粒飲料。
乳品：乳清、奶油、牛奶、糖液
其他：糖果業、焙烤業、化工領域等。

設計與結構特點：
衛生級離心泵在設計上解決另外振動，密封維修費用大等問題。

一體式葉輪減少軸與輪轂之間間隙死角與密封問題。

—體式葉輪軸同心度、提高機械密封實用壽命。

葉輪的獨特設計：
葉輪與軸套是一體精密鑄造，直接裝電機輸出軸上，強度、剛度大，·設計獨特，安裝簡便，精度高保證同心度，解決了振動，提高泵的強度，即使在惡劣的操作條件下，保持對中、振動??；密封的壽命長。
葉輪與軸套是一體精密鑄造，解決葉輪與輪轂?zāi)p
葉輪效率高
葉輪是精密鑄造，沒有裂隙，破口的死角
軸套為后端加深葉輪進口腔，提高了泵的進口特性，避免氣蝕。葉輪為開式，使清洗方便。
